DRE-5000 微机控制电子式疲劳测试系统

产品详情

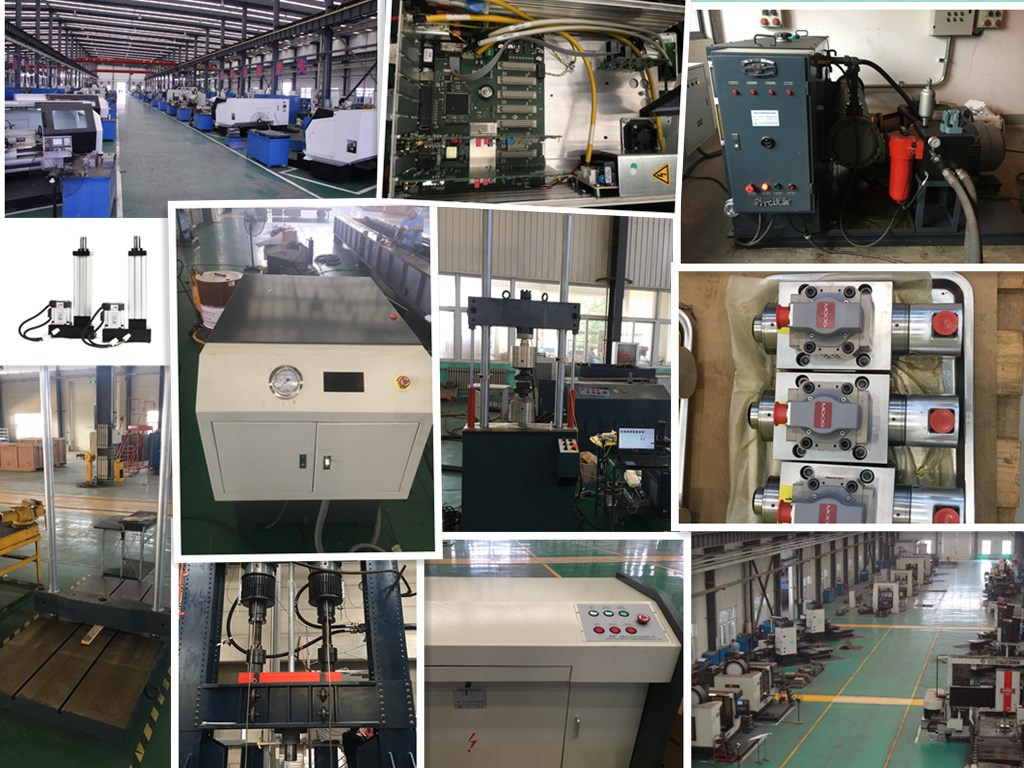

  • 加工及安装车间

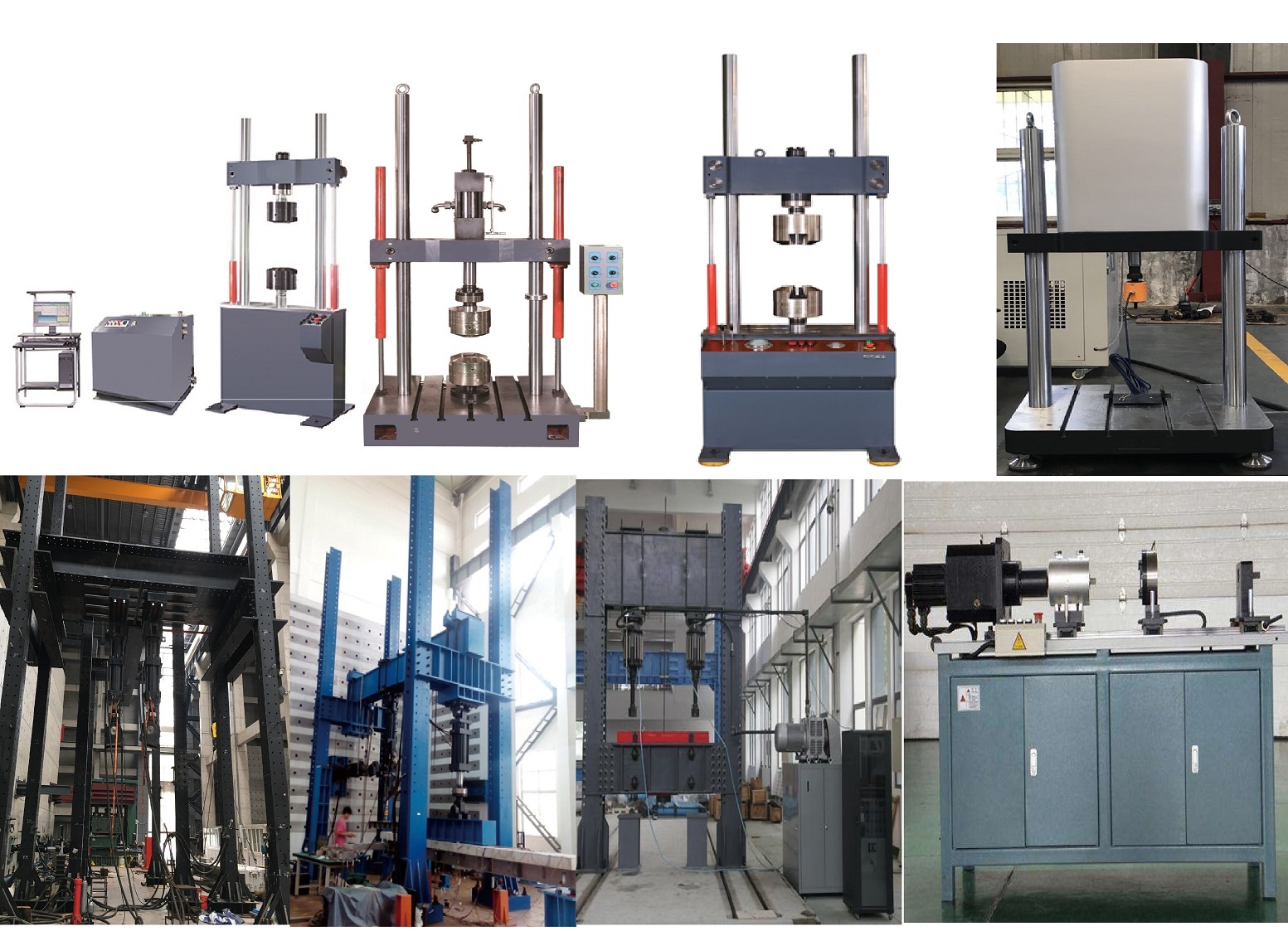

    设备概述

      DRE微机控制电子式疲劳试验系统是采用电动驱动的方式,实现伺服直线运动,利用电动缸实现加载及动态往复动作,实现对各类车用发动机悬置、底盘悬置总成、零部件、弹性体、减振器的动、静态力学性能试验。完成拉伸、压缩、弯曲、低周和高周疲劳、断裂力学试验。可配备高温炉、低温箱、腐蚀箱等环境装置,实现试样在不同环境下的力学测试。该机型易于安装、操作简单、静音效果好。



    性能特点:



    1、该系统主要由伺服电机与电动缸结合起来的伺服电动缸提供动力,垂直往复运动的方式,实现对试样疲劳测试的要求。

    2、选用进口伺服电机可实现行业最快的响应频率2.0kHz,反应速度快;横梁动作平滑、停止时无振动。

    3、负荷传感器有150%过载能力,置于作动活塞前端,带自锁紧螺母。

    4、系统采用消隙装置,力值自动定心,减小侧向力,降低高频拉压试验时的冲击,改善试验波形。

    5、伺服电动作动器标准电动缸重复定位精度达到±0.01mm以上,噪音低、节能、干净、高刚性。

    6、单通道全数字伺服控制器做为系统控制器,带力和位移的信号调理单元(可扩展)。

    7、伺服控制具有载荷、位移、变形三个闭环控制回路,各控制模式之间具有平滑切换功能。

    8、信号发生器波形种类:正弦波、方波、角波、斜波以及外部输入波等。

    9、控制系统配套有多种应用软件、套件可供选择。


    满足标准:

    1)GB/T 2611-2007 《试验机通用技术要求》

    2)GB/T16825.1-2008 《静力单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准》

    3)JB9397—2002《拉压疲劳试验机技术条件》

    4)GB/T 3075 金属轴向疲劳试验方法

    5)GB/T 6398 金属材料 裂纹扩展试验方法

    6)GB/T 4337 金属旋转弯曲疲劳试验方法



    技术参数:



    技术名称

    技术参数

    产品型号

    DRE-02

    DRE-05

    DRE-10

    DRE-20

    DRE-25

    DRE-50

    最大静态试验力

    ±2kN

    ±5kN

    ±10kN

    ±20kN

    ±25kN

    ±50kN

    静态力值示值精度

    ±1%

    最大动态试验力

    ±2kN

    ±5kN

    ±10kN

    ±20kN

    ±25kN

    ±50kN

    作动器最大振幅

    ±70mm

    ±100mm

    示值精度±1%FS

    ±1%FS

    试验频率范围

    0.0110Hz

    主要试验波形

    正弦波、方波、三角波、斜波、组合波等

    控制方式

    全自动位移、荷载控制,各模式之间可平滑切换

    试验空间

    可调整
