MR-H5A环块摩擦磨损试验机

产品详情

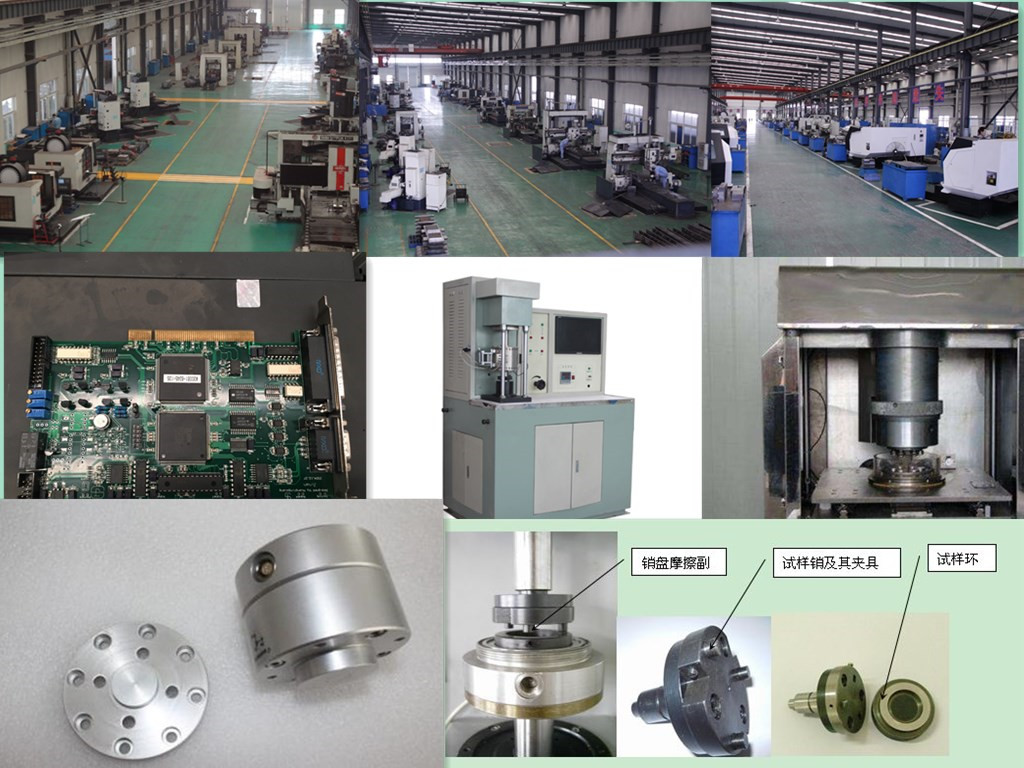

  • 机加工及安装车间



    设备概述:

    MR-H5A环块摩擦磨损试验机主要用于用来评定各种润滑油和脂在滑动摩擦状态下的承载能力和摩擦特性的试验;也可以用来做某些金属材料和非金属材料(尼龙、塑料等)在滑动摩擦状态下的耐磨性能的试验;同时也可以测定材料的摩擦力,并推算出材料的摩擦系数。该机主要适应于石油化工、钢铁冶金、交通运输和高等院校等行业领域。




    主要功能:

    用来评定各种润滑油和脂在滑动摩擦状态下的承载能力和摩擦特性的试验;也可以用来做某些金属材料和非金属材料(尼龙、塑料等)在滑动摩擦状态下的耐磨性能的试验;同时也可以测定材料的摩擦力,并推算出材料的摩擦系数。该机主要适应于石油化工、钢铁冶金、交通运输和高等院校等行业领域。

    主要特点:

    1、主轴旋转由三相交流电机和同步带以及变频器驱动。主轴转速通过磁电转速传感器和装于主轴上的测速齿轮测量。

    2、试验力的施加由试验力杆、弹簧、砝码和升降装置实现,三相交流电机通过蜗轮蜗杆减速机和丝杆螺母传动使砝码盘匀速下降,砝码也随之匀速下降,弹簧逐渐伸长,试验力逐渐增大直至砝码盘与砝码脱离。反之,砝码盘上升则弹簧逐渐缩短,试验力逐渐减小。

    3、试验油样贮存在油罐里,油罐上有加热器和铂电阻温度传感器,加热时控制系统控制固态继电器的通断,使温度保持在设定值附近。

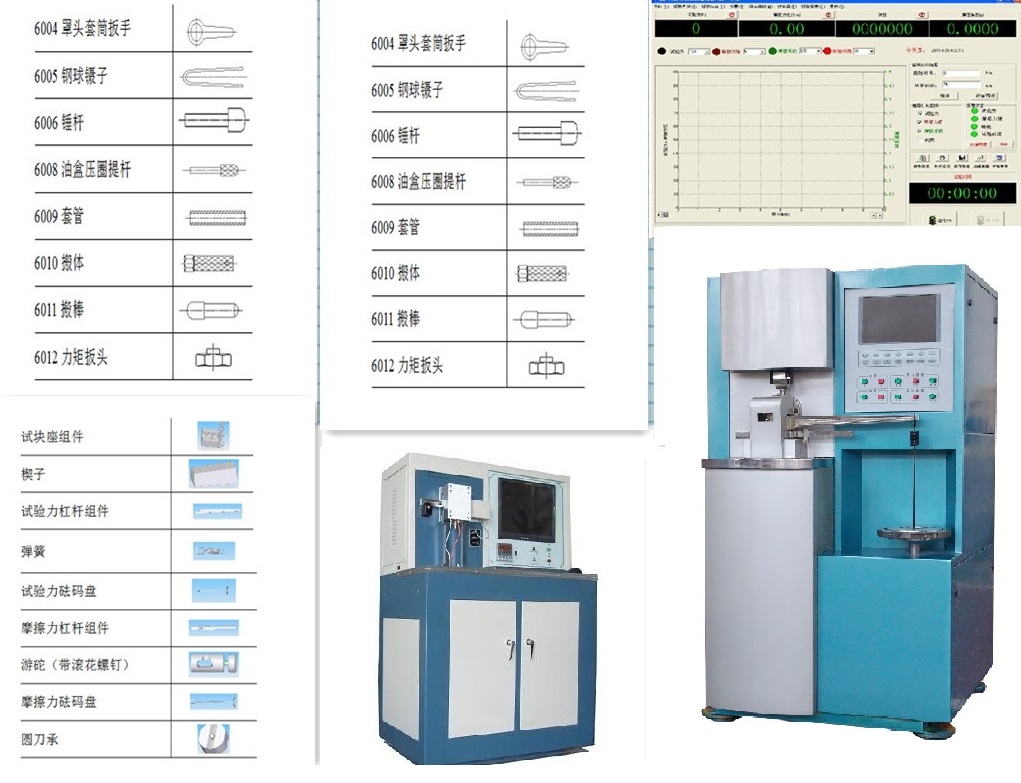

    4、该机的摩擦副为试环和试块,试环安装于主轴的前端,用锁紧螺母背紧。试块安装于试块座中,位于试环的下方。

    5、试验时试环对试块产生摩擦力,此摩擦力使摩擦力杆有逆时针转动的趋势,在摩擦力杆的托盘上放置砝码和往右拨动游砣则使摩擦力杆有顺时针转动的趋势,当摩擦力杆的右端刚好开始下落时达到力矩平衡,从而可计算出摩擦力。


    技术参数:



    技术名称

    技术参数

    产品名称

    MR-H5B

    最大试验力(N)

    5000

    试验力准确度

    最大试验力的10%-100%,示值相对误差不超过±1%,示值重复性相对误差不大于1%。

    主轴转速范围(r/min)

    0-1500

    主轴转速误差(r/min)

    100 r/min以上不超过±5

    试验油样温度范围(℃)

    室温-100

    温度控制精度(℃)

    ±2

    试验力杠杆比

    10 :1

    试验力施加速率(N/s)

    8.92 -13.33

    摩擦力杆标尺刻度(N/格)

    0.5/100

    可测量最大摩擦力(N)

    380

    摩擦力准确度

    最大摩擦力的10%100%,示值相对误差不超过±3%,示值重复性相对误差不大于3%。

    时间设置范围(s或min)

    1-9999

    润滑脂供给速率  (g/min)

    45±9

    试环尺寸(mm)

    Φ49.22×13.06

    试块尺寸(mm)

    □12.32 ×19.05

    砝码、杠杆等附件及工具净质量(kg)

    约70
