WAW-1000C微机控制电液伺服液压万能试验机

产品详情

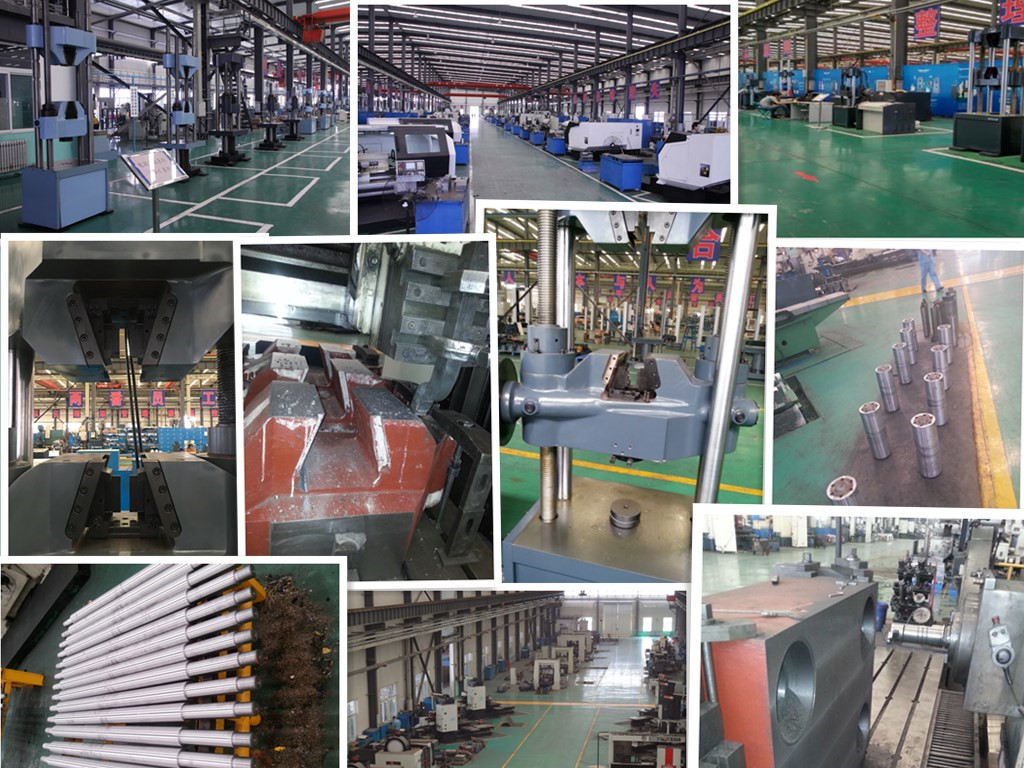

  • 机加工及安装车间


    设备概述:

     WAW-1000C型微机控制电液伺服万能试验机主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩、弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T 228.1-2010《金属材料 拉伸试验 1部分 室温试验方法》的要求,自动求取各相关标准中规定的结果参数(必要时需配置相应夹具或变形测量装置)。



    主要功能:

       用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验,以及一些产品的特殊试验。

    主要特点:
    1
    、主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。上下横梁均采用铸钢件,强度高,安全性好。

    2、下横梁升降采用盘式电机、蜗轮蜗杆、螺母转动带动横梁升降,实现拉伸、压缩空间的调整。
    3
    、油源采用静音设计,环保,人性化,独有的压差随动系统,降低能耗,减少发热,保护油路。
    4
    、计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制液压油进入油缸的流量,实现等速试验力、等速位移等的控制。

    5、试验软件基于Windows操作平台,具备可编程功能,等速率试验力控制、等速率位移控制、试验力保持、位移保持等多种试验模式任意组合,并在各方式间切换时实现无冲击平滑过渡。
    6
    、软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、力-变形曲线、位移-时间曲线、变形-时间曲线。

    7、当试验力超过设定保护值或最大试验力的2%5%时,过载保护,系统卸荷; 当活塞升起达到上极限位置时,行程保护,伺服油泵电机停机。



    满足标准:
    GB/T 228
    《金属拉伸试验方法标准》

    GB/T 5224    《预应力用钢绞线标准中对钢绞线拉伸试验的要求》

    GB  7314    《金属压缩试验方法》

    GB/T 50081   《普通混凝土力学性能试验方法标准》

    GB/T 16825/ISO7500-1


    技术参数:

    技术名称

    技术参数

    产品名称

    WAW-1000C

    最大试验力kN

    1000

    试验力示值相对误差

    ≤示值的±1%

    试验力测量范围

    最大试验力的2%~100%

    等速应力控制范围(N/mm2S-1)

    2~60

    等速应变控制范围

    0.00025/s~0.0025/s

    等速位移控制范围(mm/min)

    0.5~50

    夹紧方式

    液压夹紧

    圆试样夹持直径范围mm

    Φ6~Φ40

    扁试样夹持厚度范围mm

    0~30

    扁试样夹持宽度mm

    80

    最大拉伸试验空间mm

    600

    最大压缩试验空间mm

    550

    控制柜外形尺寸mm

    1200×620×850

    主机外形尺寸mm

    900*580*2600

    电机功率kW

    3

    主机质量kg

    3600
