CTM-H300微机控制电液伺服液压试验机

产品详情

  • 一、产品介绍:

    CTM-H300型微机控制电液伺服万能试验机是测试各种材料及其制品在各种环境和模拟状态下的物理性能、机械性能、工艺性能、

    结构抗震强度以及材料与构件内外缺陷的重要仪器设备。可以按照相应标准实现对金属或非金属材料的拉伸、压缩、弯曲、

    剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,可实现等速率加荷、

    等速率变形、等速率位移、等速率应变等闭环控制,可以进行材料或产品的工艺合格性能验证试验。

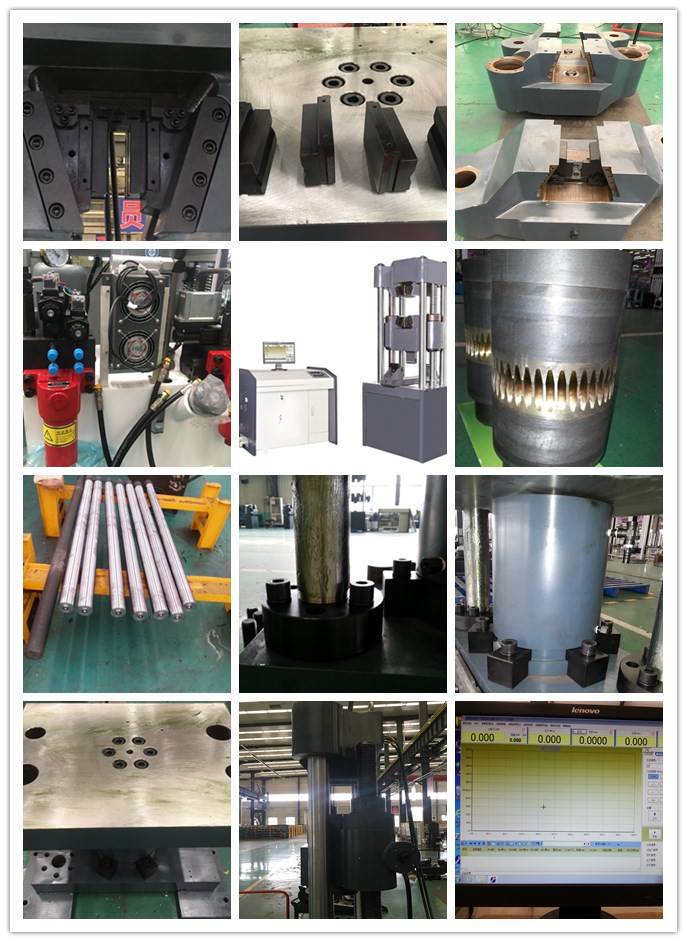

    机加工及安装车间


    二、适用标准:

      GB/T 2611-2007试验机  通用技术要求

        JB/T 7406.1-1994试验机术语  材料试验机

        GB/T 16826-2008电液伺服万能试验机

         GB/T 16825.1-2008静力单轴试验机的检验 第1部分:拉力和(或)压力试验机测力系统的检验与校准

         GB/T 22066-2008静力单轴试验机计算机数据采集系统的评定

        JJG 139-1999拉力、压力和万能材料试验机

        JB/T 6146-2007引伸计技术条件

        JB/T 6147-2007试验机包装、包装标志、储运技术要求

        GB/T 228-2010金属材料 拉伸试验方法

        GB/T 7314-2005金属材料室温压缩试验方法

        GB/T 232-2010《金属材料 弯曲试验方法》

    三、技术特点与优势:

    1.主机采用流线型外观造型设计,油缸下置,各部件设计强度分布合理,整体组合科学、大气、美观,自主喷漆工艺,可根据客户需求定制喷漆效果和颜色,以配合客户现场环境;

    2.上下夹头中心线与试验机拉力轴线同轴度为8%(大大优于国标小于15%的要求);

    3.试样的夹紧为液压驱动。上、下横梁设置内置式夹紧小油缸,比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观。

    4.试样夹紧力随试验力增大而增加,试样夹持牢靠;

    5.液压系统采用伺服闭环控制,配置高响应性的进口伺服阀,能够实现全自动精确控制

    6.液压系统设计充分考虑了节能、可靠、安全和环保。采用压差式节流调速伺服随动系统,系统工作压力随着负载的变化自动调整,减少系统发热,节省能源。各部件均采用符合环保要求的元件;

    7.高压齿轮泵与电机直连式结构,结构紧凑,运行平稳,噪音低于70dB

    8.通过随机标定后试验中不受外力影响,可保证试验过程和参数的准确性。拉伸、压缩等试验传感器受力方向一致。标定、校准简单、方便;

    9.选用质量上等的高压软管和接头体,确保无泄露现象的发生;

    10.配置高性能智能化全数字控制器,采用全数字PID调节,配以独立式伺服放大器、测控软件及数据采集和处理软件,可实现等速率试验力、等速率油缸位移、等速率应变等多种闭环控制模式,并可实现不同控制模式的平滑切换;

    11.测控系统配置多功能试验软件包,采用VXDs高速数据采集技术,实现多通道数据的高速采集;可按不同试验方法要求分析处理试验结果,具备人机交互编程控制功能,方便添加新的试验标准 ;具有强大的图形操作功能,可实时显示绘制试验曲线和显示试验数据,具有曲线缩放、图形放大、截取功能,光标跟随显示功能。具有完整的试验曲线、试验数据的储存功能;具有单件试验报表输出和批量试验报表输出打印功能;

    12.具有网络接口,可实现数据联网和远程控制功能;

    13.安全保护装置:具有试验力过载、超设定、断电、活塞到达极限位置等保护功能。


    四、技术参数:

    主机参数

    CTM-H300

    CTM-H600

    CTM-H1000

    立柱数

    6柱(4立柱、2丝杠)

    6柱(4立柱、2丝杠)

    6柱(4立柱、2丝杠)

    最大试验力(kN)

    300

    600

    1000

    试验机级别

    0.5级

    试验力有效测量范围

    1%-100%FS

    试验力分辨力

    满量程的1/500000(全程一个分辨力,不分档)

    试验力测量精度

    ±0.5%

    位移测量分辨力

    0.001mm

    位移测量精度

    ±0.5%

    变形测量范围

    1%-100%FS

    变形测量分辨力

    0.001mm

    钳口间最大距离(mm)

    680

    680

    710

    钳口座开口角度

    15°

    15°

    15°

    钳口加持高度(mm)

    90

    90

    90

    最大压缩空间(mm)

    600

    600

    650

    立柱间有效距离(mm)

    500

    500

    520

    油缸最大外径(mm)

    260

    260

    315

    活塞直径(mm)

    190

    190

    220

    活塞最大行程(mm)

    250

    250

    250

    立柱直径(mm)

    68

    68

    75

    丝杠直径(mm)

    Tr70

    Tr70

    Tr85

    工作台尺寸(mm)

    660×510

    660×510

    660×510

    工作台厚度(mm)

    90

    90

    100

    横梁厚度(mm)

    320

    320

    365

    主机外形尺寸(不包括活塞升起行程)(mm)



    760×610×2170



    760×610×2170



    850×665×2380

    油源外形尺寸(mm)

    1150×650×870

    1150×650×870

    1150×650×870

    重量(Kg)

    主机

    1500

    1700

    2300

    油源

    约400

    主油泵电机功率(KW)

    1.5

    1.5

    2.5

    横梁移动电机功率(KW)

    0.4

    总功率(kW)

    1.5+0.4

    1.5+0.4

    2.5+0.4

    电源

    三相五线制,380V,50HZ

    使用环境

    无震动、无粉尘;室温(10-35℃);湿度≤80%
