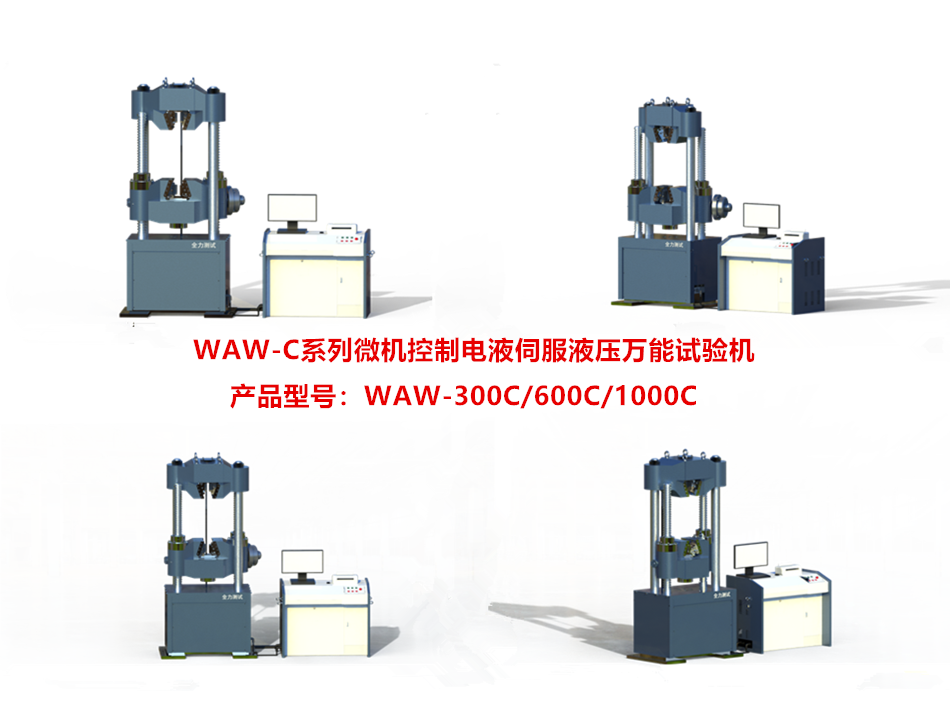

WAW-C系列微机控制电液伺服液压万能试验机
一、产品概述：
WAW-C系列微机控制电液伺服液压万能试验机，主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验。增加附具和工装可以对水泥、混凝土、木材、橡胶及其制品进行试验。试验操作和数据处理符合GB/T228.1-2010《金属材料拉伸试验第1部分：室温试验方法》的要求。
二、产品特点：
1、 主机采用超高刚度设计，每个受力部件经有限元分析、设计，经过精密加工与检测。
2、 主机采用油缸下置式结构，拉伸试验空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。
3、 上横梁、下横梁、工作台采用整体铸造方式，增加了刚度。下横梁升降采用盘式电机通过蜗轮蜗杆机构带动横梁升降。
三、技术参数：
技术名称 | 技术参数 |
产品型号 | WAW-300C | WAW-600C | WAW-1000C |
试验机级别 | 0.5级 |
最大试验力（kN） | 300 | 600 | 1000 |
力值测量范围 | 最大试验力的1%-100% |
力值测量精度 | ±0.5% |
试验力分辨力 | 1/500000Fs |
变形测量精度 | ±0.5% |
变形测量系统（标距mm/变形mm） | 50/10（可选其他） |
有效拉伸空间（mm） | 600 |
有效压缩空间（mm） | 500 |
活塞最大行程（mm） | 250 |
扁式样夹持厚度（mm） | 0-15 | 0-30 | 0-55 |
圆式样夹持直径（mm） | φ10-φ30 | φ13-φ40 | φ13-φ60 |
上下压盘尺寸（mm） | φ125 | φ125 | φ160 |
弯曲支辊间距（mm） | 350 | 600 | 800 |
总功率（kW） | 3.75 | 4.1 | 6 |
电源 | 三相五线制380V±10%/50Hz |
重量（kg） | 2300 | 3000 | 4200 |
主机外形尺寸（长×宽×高mm） | 1000×600×2330 | 1180×750×2633 | 1200×780×2870 |
