DWM-3G多功能摩擦磨损试验机

产品详情

  • 一、产品概述:

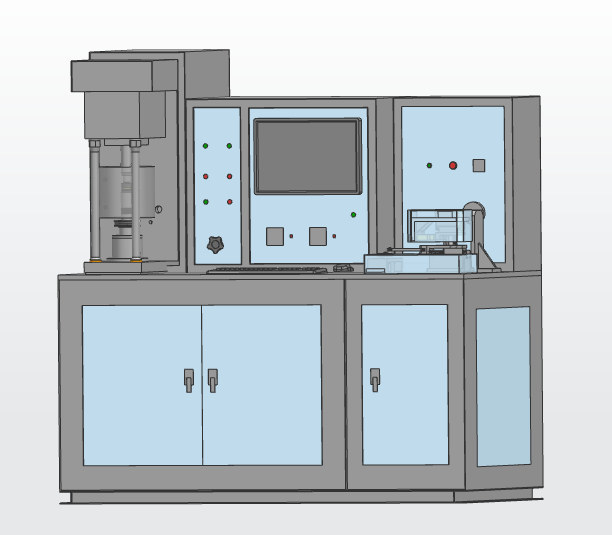

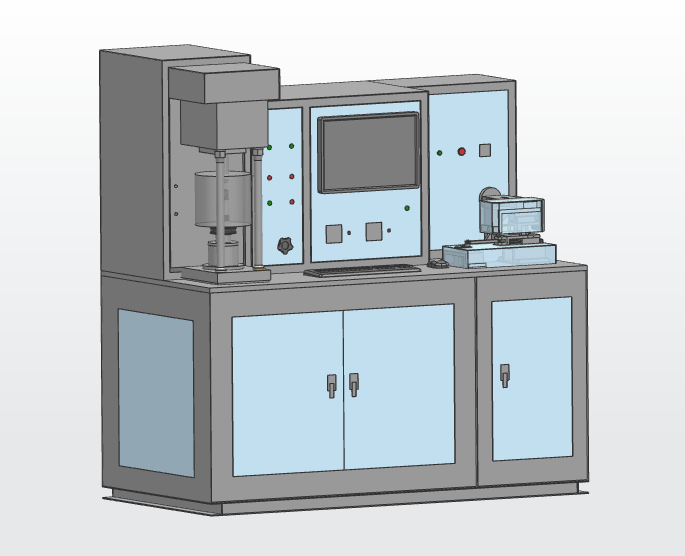

          DWM-3G多功能摩擦磨损试验机分为高温多功能旋转摩擦模块和小负荷往复摩擦磨损试验模块两种功能。本机独特地将两种功能集成为一台仪器,涵盖了两种摩擦磨损试验的运动型式,功能强大。是高校及科研院所检测的理想设备。

    二、产品介绍:

    旋转模块是采用滑动摩擦的形式,在规定的试验条件下用来评定工程塑料、粉末冶金、合金轴承等的使用性能,可在室温~800℃条件下,在无油润滑及浸油润滑以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验。可用于测量材料温升、摩擦系数等值。

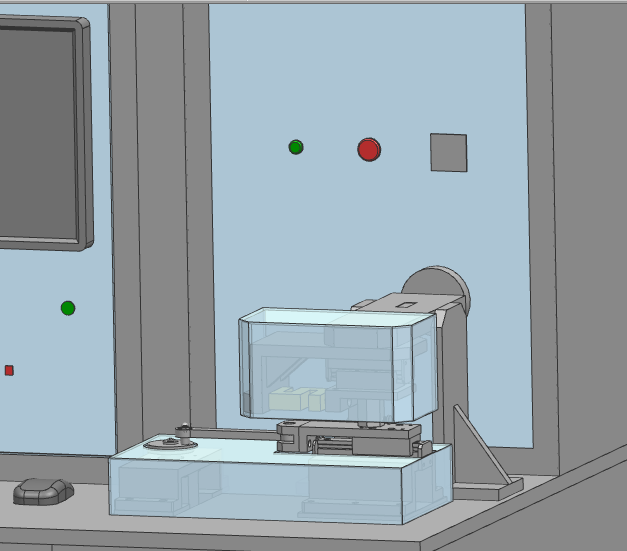

          往复模块采用独特地杠杆式加载结构,应用在往复式摩擦试验中。国际品牌FALEXPCSPLINT等公司,同样采用类似杠杆式加载方式进行加载。工作平台部分采用伺服电机控制安装在高精度导轨上的工作台,产生平稳左右横向位移,从而实现试验过程中试验试样的线性往复功能。往复位移最大40mm,往复速度可调。


          夹具采用试样夹头,夹具连接S型摩擦力传感器,在试验过程中采集测量摩擦力并显示在电脑软件对应栏目里。本机可实现加载力值、线性往复位移、往复速度全数字式可调整试验,以便满足客户的不同试验需要。


    本机运动电机均采用松下交流伺服电机及控制器,调速范围宽,低速转矩大,噪声低。测量参数包括试验力、摩擦力、试验时间、主轴转数,当任何一个参数超过预置值时,对应的报警灯亮,同时主轴停止转动。所有试验参数均可以在数显装置及计算机屏幕上显示,记录温度-时间曲线、摩擦力-摩擦系数-时间、试验力-时间曲线。

    三、技术参数:

    1、仪器用途及特点

    1.1应能用于常温、高温状态下以滑动摩擦的形式端面、销盘等试样进行摩擦磨损性能和磨粒磨损性能的评定。

    1.2能评定各种金属、工程塑料、陶瓷以及粉末冶金等新型材料的摩擦磨损性能,同时可测定各类密封材料的抗磨性及材料匹配特性,在变负荷、速度、摩擦副、及试验环境温度等各种参数情况下进行试验,试样采用端面与销盘两种形式。

    2、规格及技术参数

    2.1旋转摩擦模块技术参数

    1.试验力范围:60~3000N,试验力精度:±1%

    2.最大摩擦力:500N,摩擦力精度:±1%

    3.摩擦力矩测量范围:0-7.5Nm,自动显示记录值

    4.主轴转速范围:1~3000r/min,转速测量精度±1r/min,松下伺服无级可调

    5.温度测控范围:室温~800℃,温度测控精度±2℃

    6.试验介质:空气、油、水、泥浆、磨料等,带有不锈钢泥浆罐,可任意实现磨粒磨损、加沙泥浆、弱腐蚀性介质的环境试验

    7.时间设定:1s~9999min

    8.摩擦副形式:圆形或方形试样销盘、高温端面、止推圈试样

    9.销试样尺寸mm:φ3、φ5、φ8、φ10、3×3、5×5、8×8、10×10

    2.2往复摩擦模块技术参数

    1.试验力范围:0-60N,试验力精度±1%

    2.摩擦力测量范围:50N,摩擦力精度±1%

    3.摩擦副形式:O型圈-金属板往复摩擦形式

    4.试验力加载形式:砝码加载

    5.往复位移振幅:10mm mmmm,可调

    6.往复最大行程:40mm

    7.往复试验频率:0.1-5Hz任意可调

    2.3整体参数要求

    1.主轴驱动采用交流伺服电机及控制系统控制,电机高速扭矩精度达到0.2%以上,可实现无级调速及所要求转速范围内的恒转矩输出,转速控制精度高,可实现低速输出。

    2.计算机及数据处理系统:使用嵌入式计算机、工业控制模块及相应测控软件,实现对整机及试验过程的全程控制,软件界面可视化,实时控制并显示各种参数,自动记录并显示多种曲线,如摩擦系数-时间曲线、温度-时间曲线、试验力-时间曲线、转速-时间曲线等。

    3.停机控制方式:手动/自动(时间、转数、摩擦力矩等)

    4.设备软件终生免费升级

    5.整机功率:≥ 3kW

    6.试验机外形尺寸(长×宽×高) 约1700×870×1770mm

    7.试验机净重 880kg
