CTS-BS300/600/1000/2000微机控制电液伺服钢板弯曲试验机

CTS-BS300/600/1000/2000微机控制电液伺服钢板弯曲试验机

产品详情


  • 一、设备概述:

            CTS-BS系列微机控制电液伺服板材弯曲试验机主要适用于各轧钢厂、中厚板厂、钢铁研究院所、造船业及锅炉业等对于板材弯曲性能的检测试验,因其工作效率高,深受广大用户欢迎,特别是各轧钢厂检验部门的青睐。检测标准执行GB/T232-2010《金属材料  弯曲试验方法》中的相关条款,检测板材在规定弯曲角度下板材毛坯面裂纹情况。

    二、主要功能:

           用于各种金属材料试样弯曲性能试验,主要是对车用钢板、船用钢板等中厚板以及其他材料的弯曲试验。

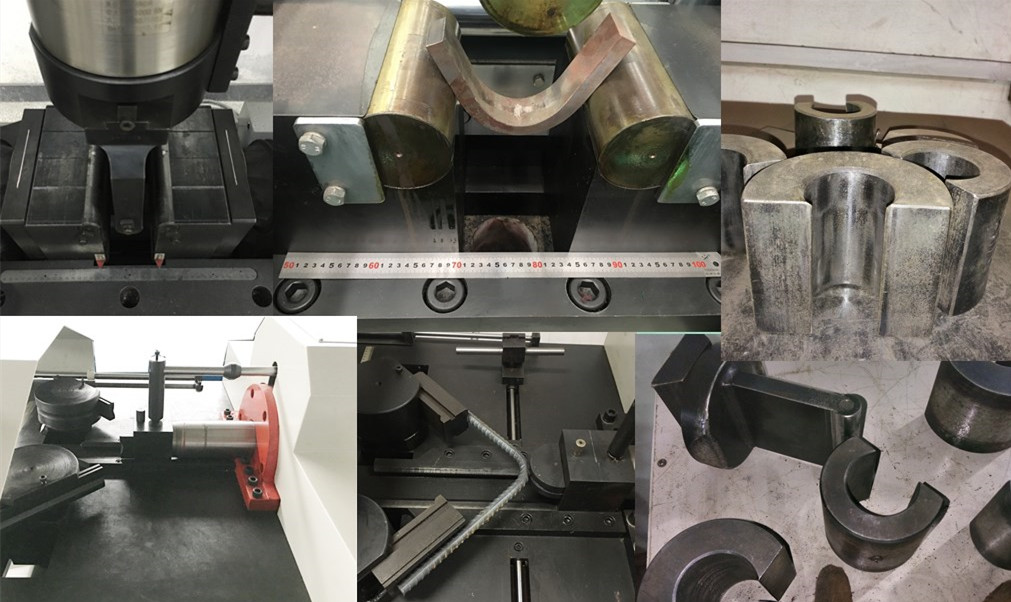

    三、主要特点
           1、主机采用三缸八柱,结构紧凑;

           2、轴向弯曲油缸安装在垂直四立柱框架上端横梁内;

           3、安装在水平框架两侧的两个支撑油缸与弯曲支座相连接,具有自动调整支点距离及支撑试样弯曲力的功能;

           4、由微机电液伺服闭环控制垂向压头位移速度,屏幕显示弯曲角度;

           5、框架下横梁设计有清扫孔,试件弯曲后抖落的氧化皮掉入推拉式的垃圾收集箱中;

           6、弯曲压头可互换,通过微机电液伺服控制方式施加弯曲力;

          7、当活塞升起达到上极限位置时,行程保护,油泵电机停机




    四、技术参数:

    序号

    技术名称

    技术参数

    1

    产品型号

    CTS-BS300

    CTS-BS600

    CTS-BS1000

    CTS-BS2000

    2

    垂直最大试验力

    300

    600

    1000

    2000

    3

    水平最大试验力

    150

    300

    500

    1000

    4

    两支棍跨距范围(mm)

    10-200

    10-250

     30-350

    30-500

    5

    支滚直径(mm)

    Φ38

    Φ38

    Φ50

    Φ60

    6

    支滚长度(mm)

    160

    160

    170

    200

    7

    压辊长度(mm)

    140

    140

    210

    260

    8

    垂向活塞行程(mm)

    160

    200

    300

    300

    9

    横向活塞行程(mm)

    100

    120

    160

    160

    10

    位移测量分辨率(mm)

    0.001

    11

    垂向活塞移动最大速度(mm/min)

    220

    220

    200

    200

    12

    横向活塞移动最大速度(mm/min)

    180

    180

    160

    160

    13

    水平油缸同步精度

    ≤±2%

    14

    弯曲角度控制

    0-180°任意设置

    15

    弯头

    根据用户要求配置

    16

    主电机功率

    4KW

    4KW

    5KW

    7.5KW

    17

    主机尺寸(mm)

    1500×950×1300mm



    2000 ×920 ×2500

    2300 ×1020 ×2700

    18

    油源尺寸(mm)

    800 ×800 ×1200

    800 ×800 ×1200

    800 ×800 ×1200

    19

    质量(Kg)

    约1000Kg

    1800Kg

    2800Kg
