  1.产品概述：

  微机控制扭转拉伸疲劳测试试验机主要用于材料、部件等的拉伸、压缩、扭转、拉扭、疲劳等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。

  微机控制扭转拉伸疲劳测试试验机采用两套机构，一套机构采用电动缸水平运动，施加推拉力；另一套为旋转机构，采用伺服电机、减速机及推力机构组成扭转装置，施加扭转力。

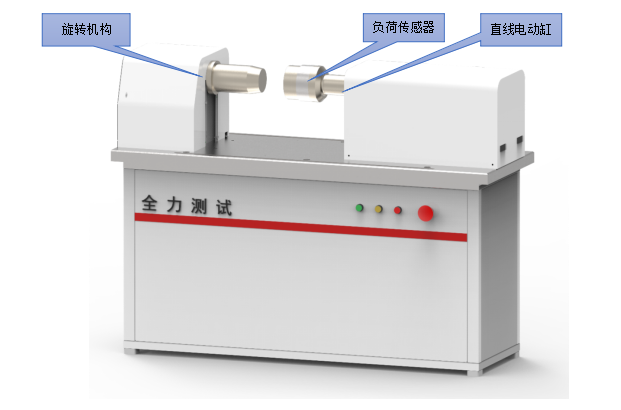

  （产品示意图，以实物为准）

  2.产品的制造和检验标准：

  GB/T 2611-2022 《试验机通用技术要求》

  GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》

  JB/T 9370—2015《扭转试验机技术条件》

  GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》

  JJG 269-2006《扭转试验机检定规程》

  3．主要技术指标：

  技术名称		技术参数
  产品型号		CTS-ET500
  试验机级别		0.5级
  有效试验空间（mm）		0-550
  力值测量参数	最大试验力（kN）	2
  	试验力测量范围	0.4%-100%Fs
  	试验力示值相对误差	≤±0.5%
  位移测量参数	电动缸行程（mm）	200
  	位移分辨力（mm）	0.001
  	位移示值相对误差	≤±0.5%
  扭矩测量参数	最大扭矩	500N·m
  	扭矩测量范围	1%-100%Fs
  	扭矩示值相对误差	≤±0.5%
  	扭矩分辨率	1/1000000Fs，全程不分档、全程分辨率不变
  	扭矩最小读数值（N·m）	0.001
  	转角最小读数值	0.01°
  控制参数	直线电动缸速度	0.001-300 mm/s
  	拉伸压缩试验频率	0.001-5Hz
  	旋转结构速度	0.01-90r/min
  	扭转速度示值相对误差	≤±0.5%
  	扭转试验频率	0.001-5Hz
  	静态控制精度精度	≤0.5%Fs
  	动态控制精度	≤0.5%Fs
  	波形控制	三角波、正弦波、方波、锯齿波、随机波等
  控制器参数	通道数量	2
  	配置站点控制接口数量	2
  	采集频率	2500Hz
  	控制频率	2500Hz
  	A/D、D/A分辨率	24位
  	信号发生频率范围	0.001Hz～5Hz
