• 一、产品概述：

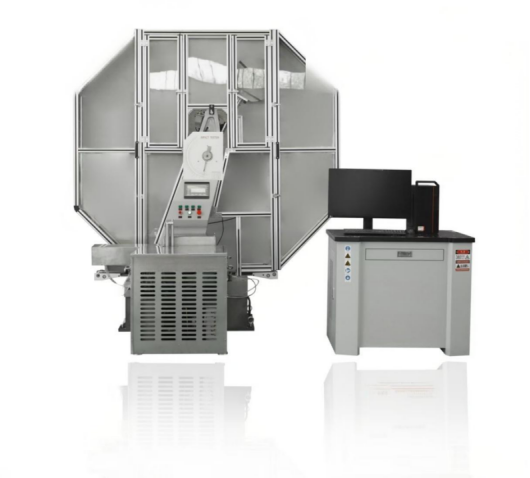

  该系列冲击试验机为高刚度主机、微机控制、自动控温、自动送样定位、自动测量记录的试验机，根据ISO 148:1998、GB/T 3808-2010《摆锤式冲击试验机的检验》等设计与制造，完全满足国内和国际金属材料冲击试验标准的要求，是目前国内技术领先的摆锤式低温冲击试验机，是测试金属材料在动负荷下抗冲击性能、判断材料韧脆性的理想试验设备。既可以测试金属材料在常温、低温状态下的抗冲击性能，也可以测试材料的韧脆转换温度。

  该系列冲击试验机通过了国内外各种标准冲击试样的检验验证，参加并通过了冲击试验的国际比对试验，获得了欧盟CE认证，通过了国家试验机质量监督检验中心的检验认证，通过了山东省计量科学研究院的检验。

  该系列冲击试验机可广泛适用于科研院所、检测机构、大专院校、航空航天、军工、冶金、机械制造、压力容器、车辆船舶、桥梁风电等各行业进行精密性的材料研究、材料分析、材料开发、材料选择、工艺改进和质量控制。




  二、适用标准：

  GB/T 2611-2007 《试验机  通用技术要求》

  JB/T 7406.1-1994 《试验机术语  材料试验机》

  GB/T 3808-2010《摆锤式冲击试验机的检验》

  GB/T 229-2007《金属材料 夏比摆锤冲击试验方法》

  JJG 145-2007《摆锤式冲击试验机》

  ISO 148:1998《Metallic materials-Charpy pendulum impact test》

  ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》

  GB/T 18658-2002《摆锤式冲击试验机检验用夏比V型缺口标准试样》

  JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

  三、主要技术参数：

  （一）主机与附具参数：



  项目		CTS-MI300L	CTS-MI450L	CTS-MI750L
  冲击能量（J）		300	450	750
  摆锤预扬角		150°
  摆轴轴线至打击中心的距离（mm）		750
  摆锤锤重（Kg）		214.3594	321.5392	535.8987
  摆锤力矩（N·m）		160.7696	241.1544	401.9238
  冲击速度（m/s）		5.24
  砧座跨距（mm）		40
  砧座圆角半径（mm）		R1-1.5
  砧座斜度角		11°±1°
  冲击刃角		30°±1°
  冲击刃 曲率半径	2mm冲击刃	2-2.5
  	8mm冲击刃	8±0.05
  	8mm冲击刃 肩角半径	0.1-1
  	8mm冲击刃宽度	4±0.05
  冲击刃宽度（mm）		10-18
  冲击刀厚度（mm）		16
  满足试样规格（mm）		10×10×55

  （二）测量参数：

  项目	CTS-MI300L/450L/750L
  角度测量方式	光电编码器
  角度准确度	0.1°(可调整0.006度）
  角度分辨力	0.015°
  刻度盘最小分辨力（J）	≥1
  计算机最小分辨力（J）	≥0.1（可调整0.0015）
  能量显示方式	刻度盘，微机



  （三）低温及送样定位机构参数：

  制冷方式	压缩机
  制冷介质	氟里昂
  控温范围(室温≤25℃)	＋30℃～-60℃
  恒温精度	±1℃
  降温速度	＋30℃～-60℃，不大于60分钟
  加热方式	电热板
  控温方式	PID
  数显计时器	1分-999分钟，分辨率1分
  有效工作空间	冷室空间：250×56×11（长×宽×高）mm
  冷却室试样容量	20只
  送样方式	气动
  送样定位时间	≤5S
  定位方式	气动
  定位精度	0.1mm
  气动压力	0.6～0.7MPa

  （四）整机参数：

  项目		CTS-MI300L/450L/750L
  外形尺寸	主机（mm）	含装防护网2220×900×2220
  	制冷部分（mm）	1200×850×1100
  	电气柜（mm）	960×620×830
  重量	主机（kg）	约1500
  	低温系统（kg）	≈250
  	电气柜（kg）	约100
  功率	主机电机（kW）	0.37
  	制冷（kW）	1.5
  供电电源		三相五线制，380V±10％，50Hz
  使用环境		无震动、无粉尘；室温（15-25℃）；湿度<70%
