• 一、产品描述：

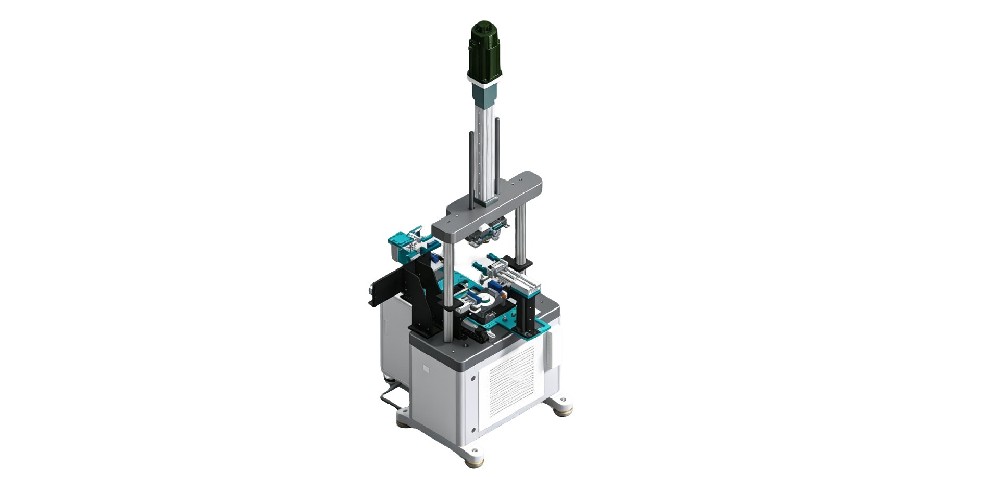

         CTS-F25为济南全力测试空气弹簧专用动静刚度测试设备，适配商用车、轨道交通、悬架系统研发与量产质检。最大试验力25kN，振幅±200mm，频率0.01-10Hz，位移精度±0.2%;配备高压气密气路，最高充气压力1.05MPa。采用同服直驱、力/位移闭环控制，多种试验波形可选，单样测试节拍<40s。

        标配快换工装，单人换型≤3分钟;专用软件可实时曲线显示、自动计算刚度阻尼，支持报表输出及MES对接，结构稳固、操作简易，是空簧性能检测优选设备。

  二、技术指标：

  序号	技术名称	技术参数	备注
  1	最大试验力	25kN
  2	试验力示值相对误差	优于示值的±0.5％
  3	试验力测量范围	250-25000N
  4	作动器最大行程	400mm
  5	位移示值相对误差	优于示值的±0.2％
  6	位移重复定位精度	±0.02mm
  7	最高线速度	400mm/s
  8	主要试验波形	正弦波、三角波、方波等
  9	试验频率	0.01-40Hz
  10	电机功率	7.5kW
  11	最高充气压力	1.05Mpa
  12	系统最高密封压力	1.5Mpa
  13	动刚度测试节拍	＜40s	含充气
  14	工装换型时间	≤3min/单人	用于自动化
  15	主机尺寸：宽×深×高（mm）	940×760×2370
